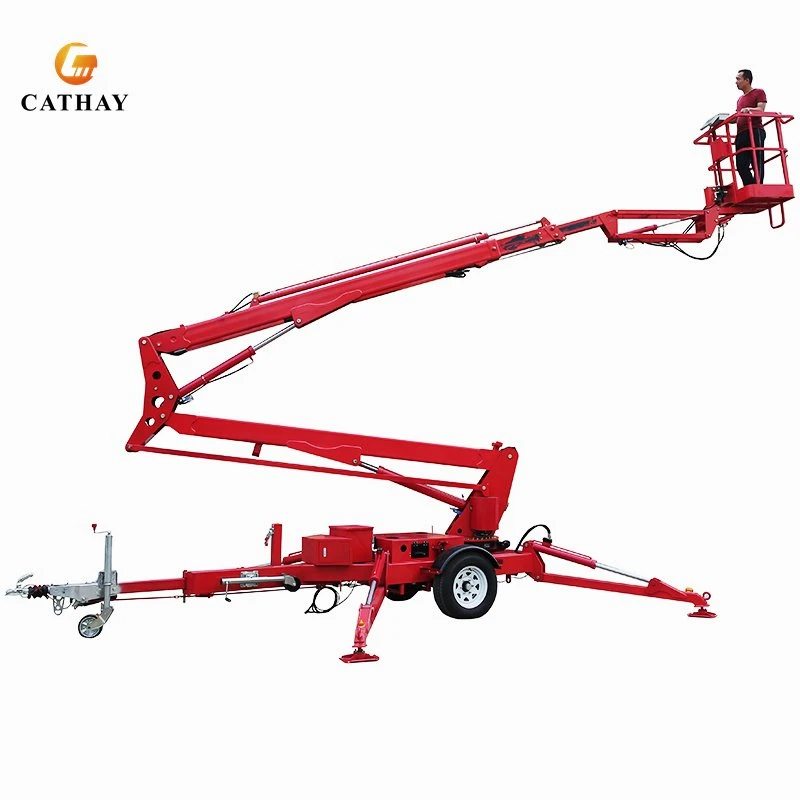

La altura de trabajo del elevador tipo araña Cherry Picker puede alcanzar hasta 22m, la carga es de 200kg y el tamaño de la plataforma es de 0,9*0,7M. Dispositivo de trabajo multifuncional y polivalente. A través del soporte delantero de la pluma, el dispositivo de elevación o la plataforma tripulada se pueden instalar rápidamente para realizar las funciones de elevación de materiales, elevación y trabajo aéreo tripulado, etc.
Tipo de modelo | CTA-10A | CTA-12A | CTA-14T | CTA-16T | CTA-18T | CTA-20T |
Versión | Articulado | Articulado | Telescópico | Telescópico | Telescópico | Telescópico |
Altura de elevación | 10M | 12M | 14M | 16M | 18M | 20M |
Altura de trabajo | 12M | 14M | 16M | 18M | 20M | 22M |
Capacidad de carga | 200KG | |||||
Tamaño de la plataforma | 0.9*0.7M | |||||
Radio de trabajo | 5.5M | 6.5M | 8.5M | 10.5M | 11M | 11M |
Peso neto | 1855KG | 2050KG | 2500KG | 2800KG | 3000KG | 3100KG |
Tamaño total (largo x ancho x alto). | 5.2*1.7*2.1M | 6.2*1.7*2.1M | 5.6*1.7*2.1M | 5.7*1.7*2.2M | 6.5*1.8*2.3M | 5.8*1.9*2.3M |
Imágenes de detalles:
(Alemania) Frenos Alko
Soporte giratorio (altura ajustable)
Rueda Auxiliar
estructura triangular
Punto de conexión de precisión
Válvula de alivio de presión de la pluma
Bloqueos de estabilizadores (para evitar sacudidas al moverse)
Motor diésel (Ysd)
Neumáticos duraderos
luz trasera del coche
Los cinturones de seguridad aseguran el cuerpo
Sala de control
Eje de torsión
Depósito de combustible
Dos puertas de servicio
Sistema de alarma de filtro
Sensor de inclinación
Panel de control
Acelerador Manual
La válvula electromagnética
Interruptor de control de estabilizadores
Cesta Con Escalera
Sistema de control de plataforma
Luz de alerta
Cilindro Principal
Cilindro de brazo
Jlb
Estabilizadores autoequilibrados
Cilindro estabilizador autoequilibrado
Batería solo para alimentación de CC
Mantener reglas de seguridad:
1. El equipo debe ser operado y mantenido por personal capacitado.
2. Después del primer uso de la plataforma y 200 horas de funcionamiento, se debe reemplazar el aceite hidráulico y se debe limpiar el elemento del filtro. En el futuro, en circunstancias normales, el aceite debe limpiarse y cambiarse cada seis meses, y el ciclo de cambio de aceite debe acortarse según corresponda cuando se use en lugares con mucho viento, arena y polvo. Utilice aceite hidráulico antidesgaste n.° 32 en invierno y aceite hidráulico antidesgaste n.° 46 en verano.
3. Cuando la plataforma se usa por primera vez o después de un almacenamiento a largo plazo, cada mecanismo debe operarse repetidamente sin carga para descargar el aire del sistema hidráulico. Si es necesario, la junta del tubo de aceite se puede aflojar para descargar el aire y luego la junta se debe apretar después de soltarla.
4. Verifique con frecuencia si las tuberías y mangueras duras del circuito de aceite están anormalmente deformadas y dañadas, si las uniones de las tuberías y la interfaz de la válvula de operación tienen fugas de aceite, y si se encuentra algún problema, debe tratarse a tiempo.
5. Cuando el equipo no esté en uso, es necesario agregar una cubierta antipolvo y almacenarlo correctamente. Cuando la plataforma no se usa durante mucho tiempo, debe sellarse y almacenarse, y los estabilizadores pueden guardarse durante el almacenamiento. Y verifique una vez al mes, infle las llantas de acuerdo con las normas, haga funcionar la plataforma sin carga una vez al mes, verifique el funcionamiento de cada mecanismo y trate los problemas a tiempo si los encuentra.
6. De acuerdo con la frecuencia de uso de la plataforma, verifique y mantenga con frecuencia.
【1】Compruebe si las tuercas de pasador en las juntas de la plataforma están flojas o se han caído.
【2】Compruebe si la tubería hidráulica está rota y si las juntas tienen fugas o están sueltas.
【3】Compruebe si el circuito eléctrico está conectado o expuesto.
【4】Compruebe si las juntas de la caja de control eléctrico están flojas y si la luz indicadora funciona normalmente.
【5】Compruebe si la operación de cada manija de control y botón es flexible.
【6】Compruebe si el interruptor de límite está flojo o dañado.
【7】Compruebe el estado de lubricación de cada eje del pasador e inyecte suficiente aceite lubricante.
