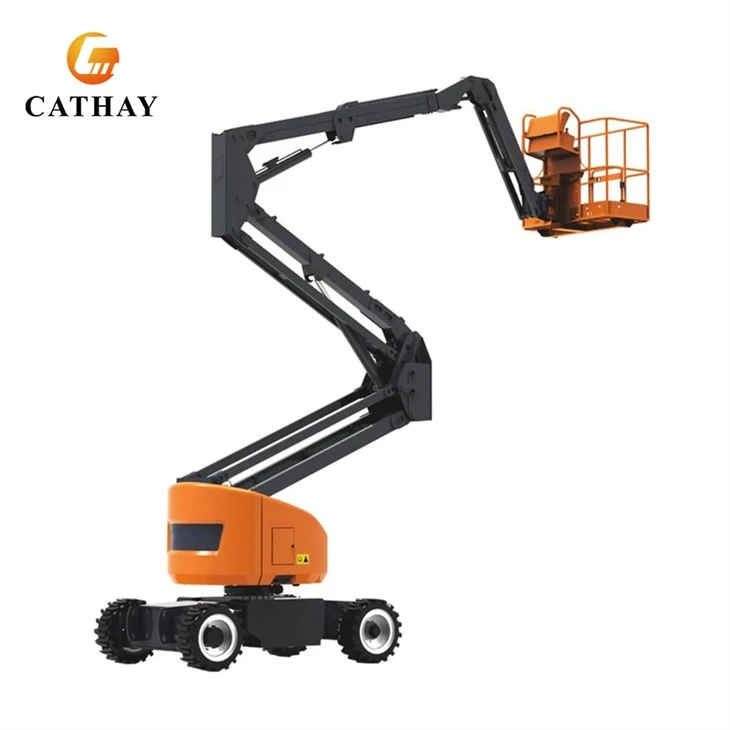

El elevador de pluma Electri Knuckle es un dispositivo de elevación utilizado para trabajos a gran altura. Puede cruzar obstáculos y realizar trabajos a gran altura. Cuando la plataforma se eleva a cualquier posición, se puede operar mientras se camina. Tiene una estructura compacta y una dirección flexible. Acceso y áreas de trabajo congestionadas, unidad de energía de respaldo, restablecimiento de la plataforma de trabajo operable, fácil transporte, se puede mover a cualquier lugar, panel de operación fácil de identificar, múltiples protecciones de seguridad mecánicas, eléctricas e hidráulicas, sistema integrado de integración hidráulica y eléctrica.
Modelo | CABLE-10B | CABLE-12B | CABLE-14B | CABLE-16B | CABLE-18B | CABLE-20B |
Altura de trabajo | 12 m | 14 m | 16.05 m | 17.8 m | 20 m | 21.9 m |
Altura de plataforma | 10 m | 12 m | 14.05 m | 15.8 m | 18 m | 19.9 m |
MaxHorizontaol Alcance | 5.8 m | 8 m | 8.1 m | 10 m | 10.8 m | 12.3 m |
Capacidad de elevación | 200kg | 200kg | 230kg | 230kg | 230kg | 230kg |
Altura de cruce | 4.78 m | 5 m | 7.6 m | 7.6 m | 9.2 m | 9.2 m |
Longitud (almacenada) Ⓓ | 4.35m | 5.3 m | 6.24 m | 7.9 m | 8.1 m | 9.2 m |
Ancho (almacenado) Ⓔ | 1.5m | 2 m | 1.75 m | 2 m | 2.38 m | 2.38 m |
Altura (almacenada) Ⓒ | 1.99 m | 2.05 m | 2 m | 2 m | 2.38 m | 2.34 m |
Distancia entre ejes Ⓕ | 1.65 m | 2 m | 2 m | 2.2 m | 2.6 m | 2.6 m |
Distancia al suelo Ⓖ | 0.15 m | 0.2 m | 0.2 m | 0.2 m | 0.3 m | 0.3 m |
Medida de plataforma | 1.1*0.65 m | 1.1*0.65 m | 1.53*0.76 m | 1.53*0.76 m | 1.53*0.76 m | 1.53*0.76 m |
Columpio de cola | 0.25 m | 0.13 m | 0 m | 0 m | 0.33 m | 0.33 m |
habilidad de grado | 25 por ciento | 25 por ciento | 30 por ciento | 30 por ciento | 25 por ciento | 25 por ciento |
Velocidad de viaje (almacenado) | 3 km/h | 3 km/h | 5 km/h | 5 km/h | 5 km/h | 5 km/h |
Velocidad de viaje (elevada) | 0,8 km/h | 0,8 km/h | 0,8 km/h | 0,8 km/h | 0,8 km/h | 0,8 km/h |
Neumático macizo | Φ590*190 | Φ590*190 | 28×9-15 | 28×9-15 | 33×12-20 | 33×12-20 |
Rotación de pluma vertical | 140 grados | 140 grados | 140 grados | 140 grados | 140 grados | 140 grados |
Columpio giratorio | ±80 grados | ±80 grados | ±80 grados | ±80 grados | ±80 grados | ±80 grados |
Rotación de la plataforma | 355 grados | 355 grados | 355 grados | 355 grados | 355 grados | 355 grados |
Nivelación de plataforma | Nivelación automática | |||||
Peso total | 4800kg | 5500kg | 6270kg | 6720kg | 8080kg | 8200kg |
Control del voltaje | 24v CC | 24 V CC | 24 V CC | 24 V CC | 24 V CC | 24 V CC |
Motor eléctrico de conducción | 6,5 kilovatios*2 | 6,5 kilovatios*2 | 6,5 kilovatios*2 | 6,5 kilovatios*2 | 6,5 kilovatios*2 | 6,5 kilovatios*2 |
bomba motor electrico | 7.5kw | 7.5kw | 5 kilovatios | 5 kilovatios | 5 kilovatios | 5 kilovatios |
1*40'HQ | 1*40'HQ | 1*40'HQ | 1*40'HQ | 1*40'HQ | 1*40'HQ | 1*40'HQ |
Rueda*Conducción*Dirección | 4WD*2WS / 4WD*4WS (WD: tracción en las ruedas, WS: dirección en las ruedas) | |||||
Características y ventajas:
1. El brazo de la manivela proporciona un posicionamiento multidireccional hacia arriba, hacia afuera y en el espacio, lo que le permite llegar a donde quiera de varias maneras.
2. Configuración estándar del dispositivo de pesaje de cuatro barras; protección contra sobrecarga, dispositivo de detección automática de altura y amplitud de la plataforma, control automático de la velocidad de movimiento de la pluma y la velocidad de marcha, dispositivo de pesaje de alta precisión y otras medidas para garantizar la seguridad de la operación y la suavidad.
3,16 mo menos e incluido el modelo eléctrico es muy compacto, puede pasar a través de una puerta pequeña y puede funcionar en un espacio pequeño.
4. Mango de control a escala completa y bus CAN y sistema de control PLC, control simple, alta precisión de posicionamiento, lo que permite a los usuarios hacer lo que quieran. La caja de operación de acero inoxidable tiene una tapa de caja sellada y una tapa de caja para proteger los componentes eléctricos de la humedad y daños.
5. El sistema de marcha cerrado que consiste en una bomba eléctrica proporcional variable y un motor hidráulico variable y una válvula de distribución de flujo puede cumplir con una mayor velocidad de movimiento y una menor velocidad de trabajo estable, alta eficiencia y bajo calor.
6. AC380V/voltaje personalizado se puede conectar a la plataforma de acuerdo con los requisitos del usuario y la tubería de aire comprimido se puede configurar para cumplir con los requisitos de trabajo especiales del usuario.
7. Sistema de marcha cerrado, regulación de velocidad conveniente y amplio rango de regulación de velocidad; El sistema hidráulico de la pluma es un circuito de doble carrete, que tiene mayor seguridad. Los componentes hidráulicos son puras marcas europeas y americanas.
8. La potencia de tracción en las cuatro ruedas es fuerte y el grado de escalada es grande.
9. El ángulo del brazo volador varía de -55 grados a más 75 grados, por lo que puede llegar al lugar que desee sin tener que ir al brazo principal.
10. Fácil de mantener y reparar.
11. El eje oscilante puede detectar el terreno, y el aterrizaje en las cuatro ruedas se puede asegurar en caminos irregulares sin reducir la fuerza motriz.
12. El vástago del pistón del cilindro tiene fundas protectoras y la cabeza de la pluma tiene dispositivos a prueba de polvo.
13. La mesa tiene un rango de rotación de ±80 grados, lo que hace que su trabajo sea más flexible.
14. El engranaje de salida del reductor giratorio tiene una excéntrica de 2,5 mm y la holgura de los flancos se puede ajustar para reducir el ángulo de rotación libre de la pluma.
15. Evite que la máquina se mueva una vez que la cesta de trabajo golpee obstáculos.
16.Asegúrese de que la pluma se retrae cuando fallan el motor y la bomba de aceite.
17. El tipo de brazo de manivela eléctrico utiliza la batería como fuente de energía, con poco ruido y sin emisiones. Es adecuado para interiores y algunos requisitos especiales.
18. Proporcione una opción para que el grupo electrógeno use el generador para generar electricidad para cargar la batería. Es adecuado para ocasiones en las que el trabajo de campo no se puede cargar a tiempo.
19. El tipo eléctrico tiene un ancho y una altura más pequeños (estado de recepción), lo que es más adecuado para trabajos en interiores.
